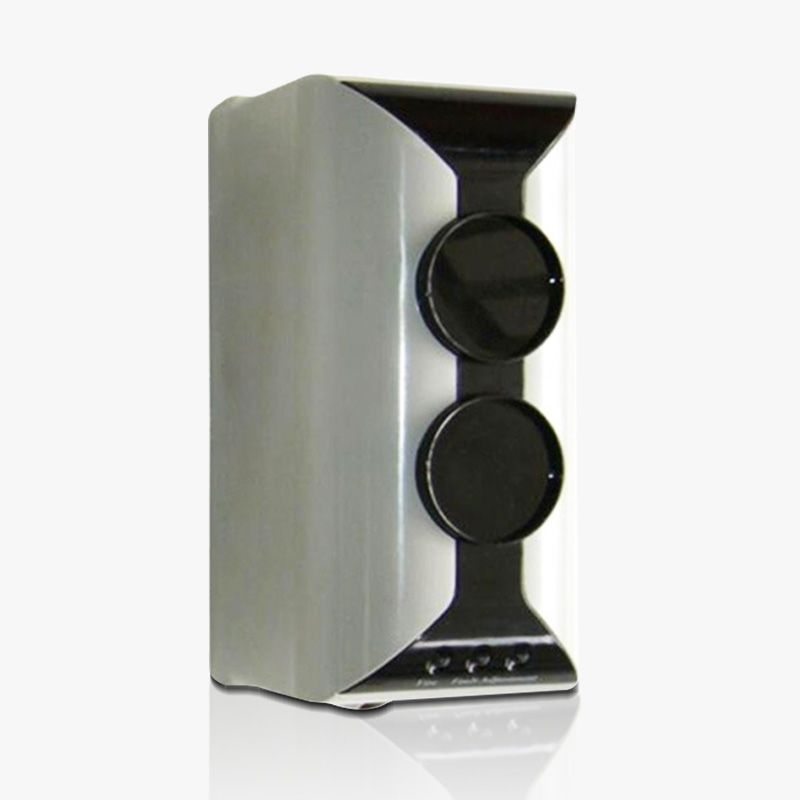

Đầu báo beam GST là một đầu báo khói địa chỉ dạng phản xạ, có thể được sử dụng cho cả hệ thống địa chỉ của GST và hệ thống báo cháy thông thường. Để hoạt động đúng, đầu báo này cần được sử dụng kết hợp với kính phản xạ, có thể là 1 hoặc 4 miếng tùy thuộc vào khoảng cách từ đầu báo đến kính phản xạ.
Các tính năng tiêu chuẩn của đầu báo bao gồm:
- Dải điện áp hoạt động rộng, cho phép giám sát một khu vực lớn.
- Bộ thu - phát tín hiệu được tích hợp trên một bộ, giúp việc cân chỉnh dễ dàng hơn.
- Vi xử lý được lập trình để xử lý thông minh các trạng thái báo cháy và báo lỗi.
- Chức năng tự kiểm tra để giám sát các lỗi bên trong.
- Khả năng tự điều chỉnh độ bẩn theo thời gian.
- Có thể sử dụng cho hệ thống địa chỉ GST thông qua giao thức số hoặc cho hệ thống báo cháy thường qua các tiếp điểm khô.
- Lập trình địa chỉ được thực hiện thông qua bộ cài đặt địa chỉ cầm tay.
- Hỗ trợ hai mức độ nhạy có thể được cài đặt.
HƯỚNG DẪN LẮP ĐẶT VÀ ĐI DÂY ĐẦU BÁO BEAM GST
Lắp đặt đầu beam: Trước khi lắp đặt, hãy tuân theo các hướng dẫn sau để đảm bảo hiệu suất tốt của sản phẩm:
- Khoảng cách giữa đầu thu phát và tấm phản xạ:
- Mặc định của nhà sản xuất là khoảng cách từ 40m đến 100m (giá trị mặc định là 52).
- Nếu khoảng cách nhỏ hơn 40m, bạn cần đặt lại thông số bằng cách sử dụng bộ lập trình bằng tay (giá trị là 51).
- Cách lắp đầu beam:
- Đầu beam có thể được gắn trực tiếp lên tường. Nếu sử dụng dây đi âm, không cần đế. Nếu sử dụng dây đi nổi, cần gắn đầu beam lên tường có đế.
- Chiều cao gắn đầu beam:
- Nếu chiều cao của mái < 5m, lắp đầu beam cách mái 0.5m.
- Nếu chiều cao của mái từ 5m đến 8m, lắp đầu beam cách mái từ 0.5m đến 1m.
- Nếu chiều cao của mái lớn hơn 8m và mái không che phủ hết trần, lắp đầu beam cách trần không ít hơn 0.5m.
- Nếu đỉnh mái > 8m và mái che phủ hết trần, lắp đầu beam cách đỉnh mái 1.5m.
- Nếu trần hoặc mái làm bằng kiến hoặc trong suốt, có thể xuyên qua ánh sáng, hãy lắp đầu beam ở hướng bắc hoặc hướng nam để tránh ánh sáng chiếu trực tiếp vào tấm phản xạ.
Lắp đặt tấm phản xạ:
- Tấm phản xạ phải được lắp đối diện với đầu beam và tránh ánh nắng chiếu trực tiếp vào tấm phản xạ.
- Nếu khoảng cách giữa đầu beam và tấm phản xạ từ 8m đến 40m, chỉ cần gắn một tấm phản xạ.
- Nếu khoảng cách giữa đầu beam và tấm phản xạ từ 40m đến 100m, cần gắn bốn tấm phản xạ.
CÂN CHỈNH ĐẦU BÁO BEAM GST I-9105R:
- Tháo tấm nilon bảo vệ trên tấm phản xạ mà không làm trầy xước.
- Cấp nguồn 24VDC cho đầu beam và đợi trong 2 phút.
- Tháo nắp che trên đầu beam và đặt commission tool gần đầu beam ở vị trí M để quan sát đèn LED màu xanh. Có hai trường hợp sau:
- Đèn LED chớp: Tín hiệu chưa đủ mạnh.
- Đèn LED sáng liên tục: Tín hiệu đủ mạnh.
- Gỡ commission tool ra khỏi đầu beam.
- Nếu đèn LED xanh chớp: Tín hiệu chưa đủ mạnh, cần cân chỉnh đầu beam bằng cách xoay trái, phải, lên, xuống cho đến khi đầu beam nhận đủ tín hiệu.
- Nếu đèn LED xanh sáng liên tục: Tín hiệu đã đủ mạnh, không cần cân chỉnh thêm.
- Lắp nắp che trên đầu beam.
- Đưa commission tool vào vị trí M và chờ cho đến khi đèn LED màu vàng sáng, sau đó gỡ ra.
- Chờ đầu beam tự động cân chỉnh trong khoảng 1 phút và quan sát các tình trạng sau:
- Nếu chỉ có đèn LED đỏ chớp tắt: Cân chỉnh thành công.
- Nếu có sự luân phiên chớp của 3 đèn LED xanh, đỏ và vàng: Chưa cân chỉnh thành công, thực hiện lại bước 3.
- Thử đầu báo cháy của đầu beam:
- Sau khi cân chỉnh thành công, để đầu beam hoạt động trong 20 giây.
- Sau đó, sử dụng lưới che kèm để che đầu beam và chờ trong 30 giây, đầu beam sẽ báo cháy.
- Thử báo lỗi của đầu beam:
- Che kín đầu beam bằng lưới đen kèm theo.
- Ngay lập tức, đầu beam sẽ báo lỗi, đèn LED vàng sáng.
- Gỡ tấm che ra, ngay lập tức trạng thái báo lỗi sẽ biến mất.
Lưu ý: Trong quá trình cân chỉnh và thử nghiệm, hãy tuân thủ các quy định an toàn và hướng dẫn của nhà sản xuất và các quy định về báo cháy áp dụng trong khu vực của bạn!
